SMT供應中74%的不良來自錫膏印刷。所以說錫膏厚度直接影響SMT質量，它也是SMT中的重中之重。
這里簡要說一下SMT流程：
印刷-〉SPI檢測-〉部件貼裝-〉回流焊（上錫）-〉外觀檢查-〉電器檢查-〉狀態確認-〉部件修理-〉再檢查.
首先錫膏印刷，SPI檢查出來的不良品只需重新印刷。要是沒有這一細節，回流焊接后再修理會產生很多額外的維修成本和生產成本損耗，越早發現，節省的費用越多。
確保錫膏厚度合適，后面的工作才能得已順利進行。全自動3D錫膏厚度測試儀能通過自動XY平臺的移動Z軸圖像自動聚焦及激光的掃描錫膏獲得每個點的3D數據，也可用來測量整個焊盤錫膏的平均厚度，使錫膏印刷過程良好受控。確保產品的直通率。

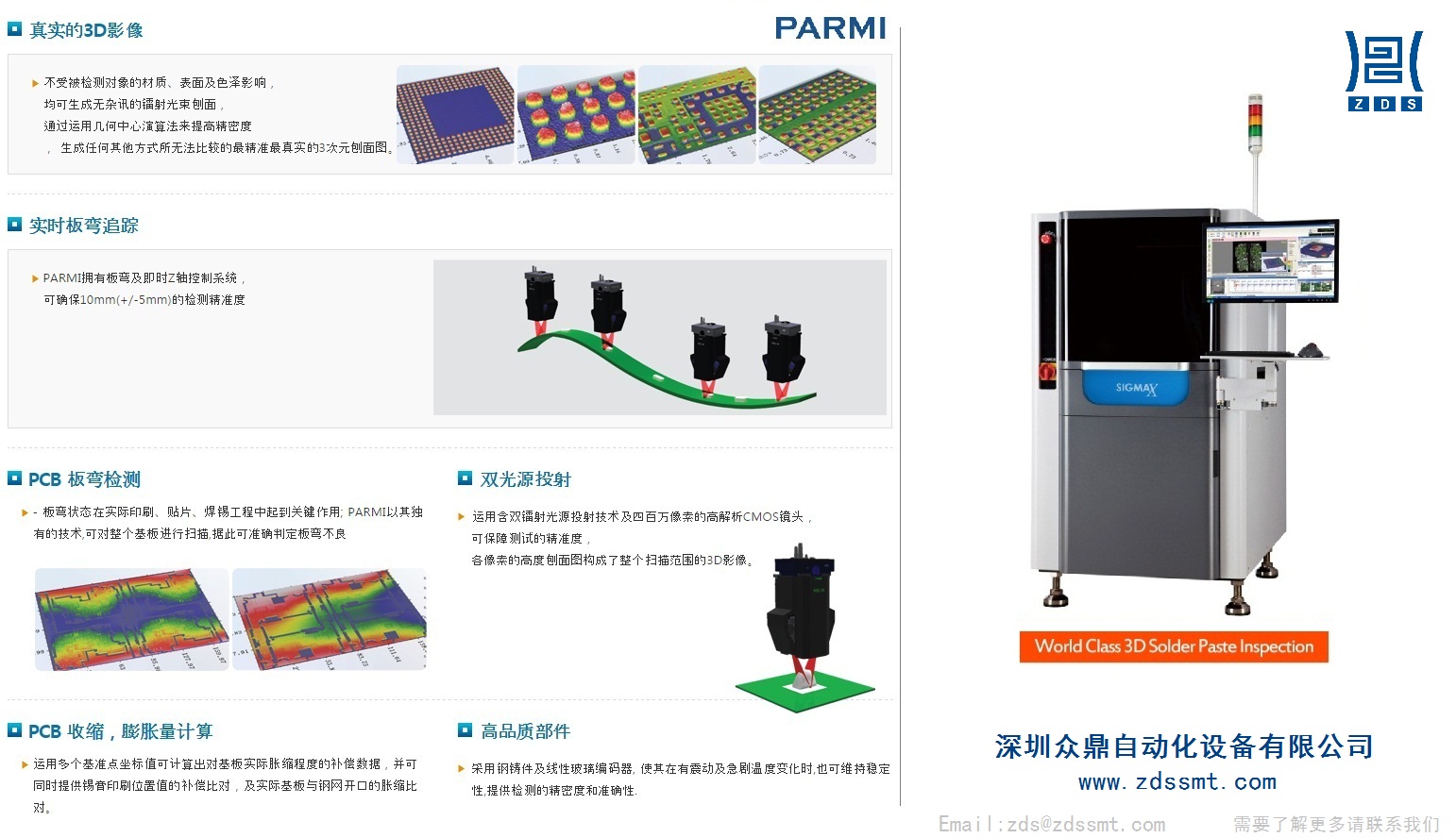

SPI（Solder Paste Inspection）是指錫膏檢測系統，主要的功能就是以檢測錫膏印刷的品質，包括體積，面積，高度，XY偏移，形狀，橋接等。如何快速準確的檢測極微小的焊膏，PARMI 3D SPI 是使用Laser（中文譯為激光三角測量技術）的檢測原理。
1、據統計，SPI的導入可將原先成品PCB不合格率有效降低85%以上；返修、報廢成本大幅降低90%以上，出廠產品質量顯著提高。SPI與AOI聯合使用，通過對smt貼片打樣生產線實時反饋與優化，可使生產質量更趨平穩，大幅縮短新產品導入時必須經歷的不穩定試產階段，相應成本損耗更為節省。
2、可大幅降低AOI關于焊錫的誤判率，從而提高直通率，有效節約人為糾錯的人力、時間成本。據統計，當前成品PCB中74%的不合格處與焊錫有直接關系，13%有間接關系。SPI通過3D檢測手段有效彌補了傳統檢測方法的不足
3、部分PCB上元器件如BGA、CSP、PLCC芯片等，由于自身特性所帶來的光線遮擋，貼片回流后AOI無法對其進行檢測。而SPI通過過程控制，最大程度減少了爐后這些器件的不良情況。
4、伴隨電子產品日益精密化與焊錫無鉛化的趨勢，貼片元件越來越微型，因此，焊錫膏印刷質量正變得越來越重要。SPI能有效確保良好的錫膏印刷質量，大幅減少可能存在的成品不良率。
5、作為質量過程控制的手段，能在回流焊接前及時發現質量隱患，因此幾乎沒有返修成本與報廢的可能,有效節約了成本。

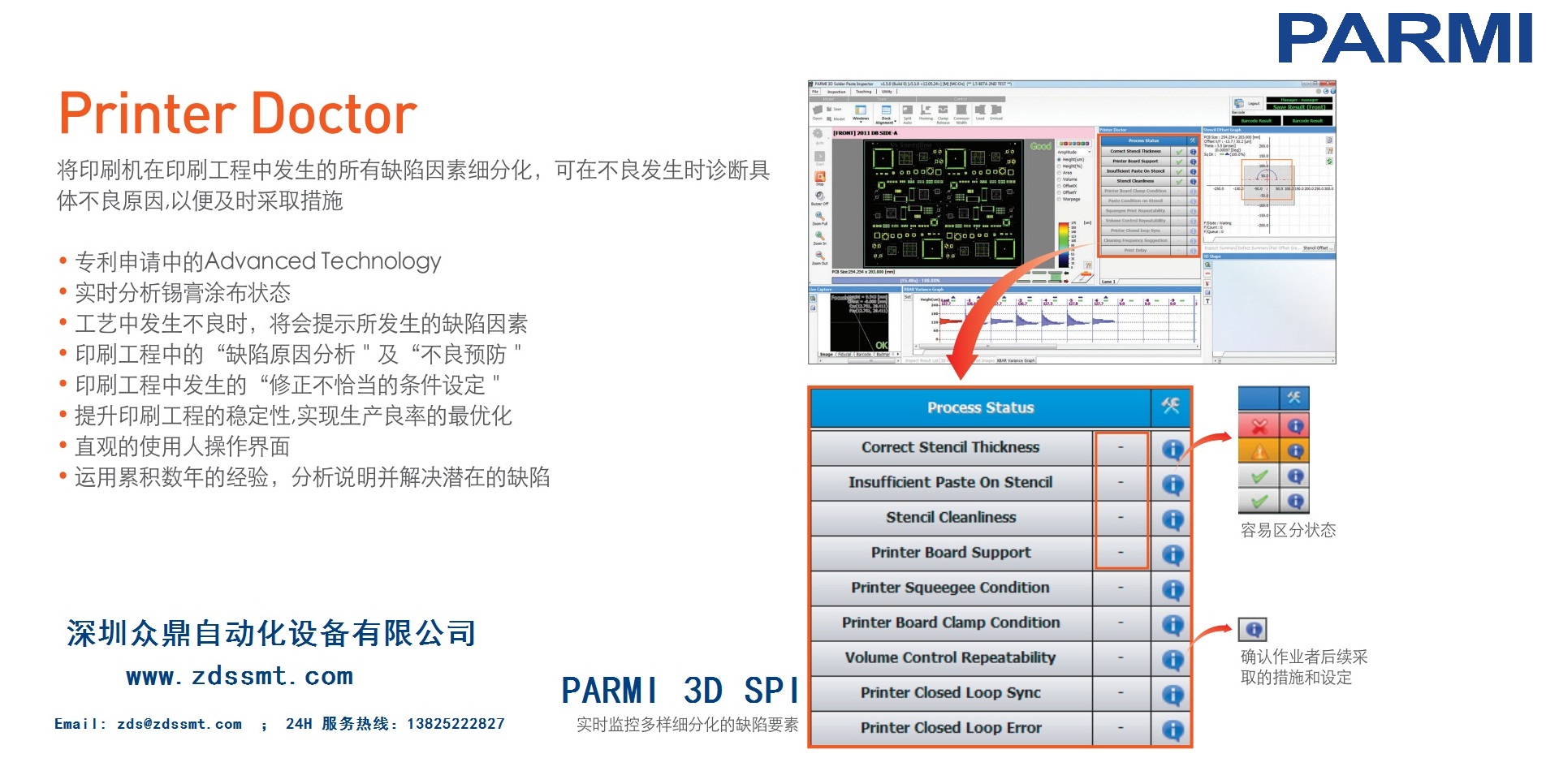

PARMI 印刷機醫生（PrinterDoctor）
PARMI 提供的印刷機醫生軟件可以分析出當前品質問題的根本原因并提供解決方案，并且可由資深工程師自行編輯，讓產線操作員具有資深工程師的能力
* PARMI獨家專利
* 實時分析錫膏印刷狀態
* 品質問題發生時提供解決方案
* 提供缺陷原因分析及不良預防方案
* 提供印刷工序中不恰當?shù)臈l件設定的改善方案
* 提升印刷工程穩定性,實現生產良率最優化
* 傳承資深印刷機工程師經驗,提供指導性意見
