高端3D AOI市場需求
隨著手機等電子產品越來越小型化和高精密要求，還有汽車電子產品元器件變化和安全性要求提高SMT(Surface Mounter Technology)工程，更檢測要求越來越高要求越嚴格。隨著人工費用的不斷增加，制造企業希望不影響產能的情況下盡量減少檢測人員，生產流水線盡快往無人化方向發展。
為了滿足不斷變化的客戶需求，主流的2D光學檢測(AOI : Automated Optical Inspection)生產廠家中，實際研發能力很強的韓國檢測儀企業最初研發了3D AOI檢測儀設備，后續其他關聯企業也相續都研發出3D AOI設備， 而且現已形成一定規模市場。3D AOI檢測儀新產品的出現，使這2~3年AOI檢測設備需求一直增長。初期企業導入3D AOI 時，期待3D檢測設備可以完美的100%檢測出所有不良這樣的想法，隨著一段時間的磨合企業更實際按自己的針對檢測項目和應用要求，選擇合適自己的3D AOI檢測設備。目前這樣的客戶一直在增加，這個是客戶要求與3D AOI檢測設備剛開始出來時不一樣的地方。

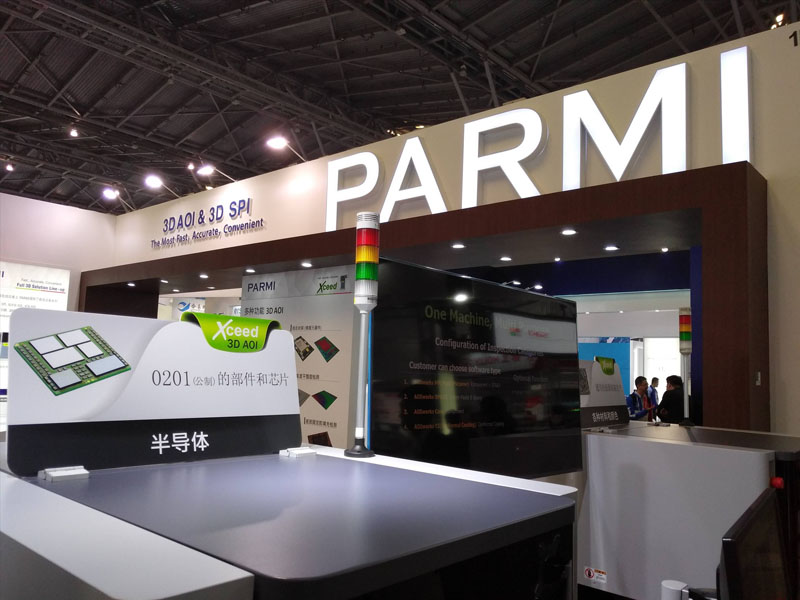

作為國際高端品牌韓國PARMI 今年推出檢測晶圓異物的Xceed WI(Wafer Inspection),半導體后工程檢測設備Xceed Micron，插件AI板 檢測底部的Xceed BSI(Bottom Side Inspection).
今年通過了檢測要求非常嚴格的半導體封裝廠家的測試，已經順利簽約。
High Accuracy & High Speed

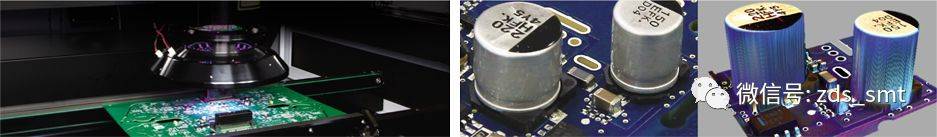

3D AOI 鐳射頭 (TRSC-I)
3D AOI Sensor Head
- 雙鐳射光源投射技術，四百萬像素的高解析CMOS鏡頭
- RGBW LED 光源
- 遠心鏡頭
- 超輕量鐳射, 緊湊型設計
- 業內最高檢測速度: 65cm2/sec @ 14 x 14umm
- 檢測時間（包含進出板時間）: 以PCB 260mm(L) X 200mm(W) 為基準的檢測-時間為10秒

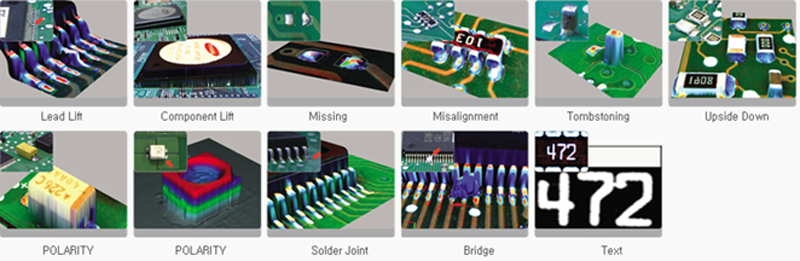

所有不良類型全能檢出：
提取高度的測量數據，使用者可直觀地檢出在傳統2D AOI上難以檢測的引腳翹曲、組件傾斜等不良。并且針對組件大小、缺件、引腳翹曲、側立、立碑、反面、極性、錯件、焊點、連錫、引腳缺失、引腳板彎、橋接、文字檢查(OCR, OCV)、色環電阻、pin等等所有不良類型，均可完美檢出。
